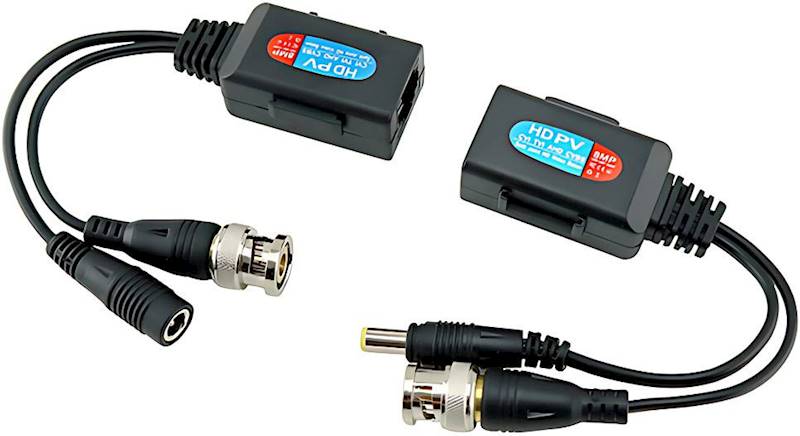

TRANSFORMATOR VIDEO KG-TR-01-P/4K RJ45-BNC

Charakterystyka:

Najważniejsze cechy:
Transmisja sygnału wideo w czasie rzeczywistym przez skrętkę UTP CAT5e/6,
Kompatybilny z kamerami analogowymi HD-TVI, HD-CVI, HD-AHD oraz CVBS,
Obsługa rozdzielczości: 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP,
Złącze 2w1 – BNC męskie (wideo) + wtyk zasilania DC do złącza RJ45,
Niski poziom przesłuchów (crosstalk) i skuteczne tłumienie zakłóceń,
Wbudowany filtr falowy oraz konstrukcja antystatyczna,
Odporność na zakłócenia i przesłuchy do 60 dB,
Wytrzymała obudowa z tworzywa ABS

Transformator wideo pasywny 2w1 KG-TR01-P/4K – do kamer HD-TVI, HD-CVI, AHD i CVBS
Transformator wideo HD 2w1 (wideo + zasilanie) to pasywne urządzenie umożliwiające jednoczesną transmisję sygnału wideo CCTV w wysokiej rozdzielczości oraz zasilania przy użyciu ekonomicznego kabla UTP (skrętka) kategorii CAT5e/6. Rozwiązanie to znacząco upraszcza instalację systemów monitoringu i eliminuje konieczność prowadzenia osobnych przewodów.

Długość transmisji sygnału wideo przez skrętkę UTP:
Typ kamery Maksymalna odległość transmisji (skrętka UTP)
720P HD-TVI: do 350 m, HD-CVI: do 400 m, HD-AHD: do 450 m
1080P / 3MP HD-TVI / HD-CVI / HD-AHD: do 250 m
4MP HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 200 m
5MP HD-TVI: do 210 m, HD-CVI: do 210 m, HD-AHD: do 190 m
8MP HD-TVI: do 200 m, HD-CVI: do 200 m, HD-AHD: do 190 m
CVBS do 400 m

Zastosowanie:
Systemach monitoringu analogowego HD
Instalacjach wymagających długich odcinków przewodów UTP
Modernizacji istniejących systemów CCTV bez wymiany okablowania
Ochronie urządzeń przed zakłóceniami

Specyfikacja techniczna
Model KG-TR01-P/4K
Złącze BNC męskie + zasilanie DC → złącze RJ45
Typ transformatora: Pasywny
Obsługiwane formaty wideo: HD-TVI, HD-CVI, AHD, CVBS
Obsługiwane rozdzielczości: 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP
Odporność na zakłócenia: >60 dB
Ochrona ESD: Brak danych
Ochrona przeciwprzepięciowa Brak danych
Typ przewodu Skrętka UTP CAT5e/6: (R<100Ω/100m)
Impedancja BNC: 75Ω, UTP: 100Ω
MTBF (średni czas bezawaryjnej pracy): >10 000 godzin
Zakres temperatur pracy: -10°C do +70°C
Zakres temperatur przechowywania: -20°C do +90°C
Wilgotność robocza: 0 do 95% (bez kondensacji)
Materiał obudowy: Tworzywo ABS
