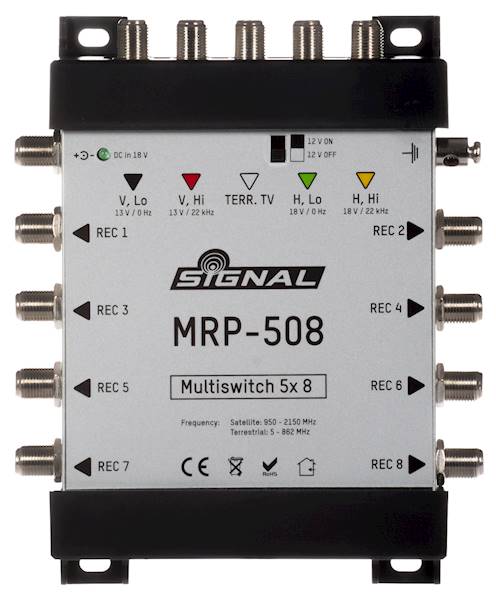

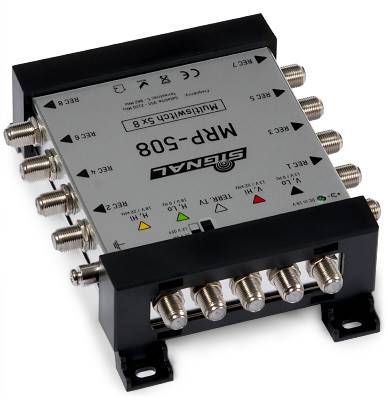

Multiswitch MRP-508 SIGNAL 5/8 z pasywnym TV

Charakterystyka:

Opis szczegółowy

Nowa rodzina multiswitchy Signal umożliwia realizację instalacji RTV/SAT w domkach jednorodzinnych oraz małych budynkach mieszkalnych i biurowych. Multiswitche są przeznaczone do pracy wewnątrz budynku. Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

Przełącznik wyposażony jest w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (14 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem). Aktualny wykaz nadajników można znaleźć na stronie Dane nadajników TV naziemnej w Polsce.

Multiswitch wyposażony jest we włącznik napięcia 12 V w torze antenowym. W celu zasilenia wzmacniacza należy go ustawić w pozycji "On". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem, np. AWS 1/1 F B1216 (z regulacją wzmocnienia), należy pozostawić przełącznik w pozycji "Off".

Włączanie napięcia w torze anteny naziemnej odbywa się poprzez przesunięcie przełącznika do góry

Multiswitch i zasilacz wyposażone są w kontrolki LED stanu zasilania. Przy poprawnej pracy obydwie powinny świecić.

Jeżeli po podłączeniu anteny naziemnej i włączeniu zasilania diody na zasilaczu i multiswitchu mrugają świadczy to o zwarciu w torze anteny naziemnej. Może to być spowodowane włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy natychmiast wyłączyć napięcie i usunąć przyczynę.

Miganie diody zasilania jest spowodowane włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy natychmiast wyłączyć napięcie i usunąć przyczynę.

Zastosowanie oddzielnego wzmacniacza ma następujące zalety:

optymalizacja kosztu instalacji

dobór najbardziej dopasowanego wzmacniacza (poziom wzmocnienia, miejsce instalacji, osobna regulacja VHF i UHF)

zasilenie wzmacniacza z multiswitcha (nie jest potrzebny osobny zasilacz)

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do ośmiu gniazd. Możemy je zatem podłączyć do ośmiu jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om R66205.

Cechy wyróżniające:

Multiswitch radialny

Wejścia: 4 z konwertera quatro, 1 naziemna DVB-T

Wyjścia: 8 do tunerów SAT

Pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC

Separacja pomiędzy wejściami większa niż 25 dB

Wysoka separacja wyjść: 30 dB (brak przesłuchów między pasmami i polaryzacjami)

Prekorekcja charakterystyki kabla

Bardzo wysoki poziom wejściowy: 105 dBμV

Wysoki poziom wyjściowy: 100 dBμV

Kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym)

Przyłącze uziemienia

Kompaktowe wymiary 146×120×42 mm

Zewnętrzny zasilacz DC 18 V 1 A

Dane techniczne

Rodzaj towaru Multiswitch

Liczba konwerterów 1x quatro

Typ końcowy

Zastosowanie wewnętrzny

Typ współpracującego konwertera quatro TAK

Typ współpracującego konwertera wideband NIE

Liczba wejść: 5

Liczba wyjść: Legacy 8

Tor RTV aktywny NIE

Tor RTV zasilenie przedwzmacniacza TAK

Napięcie V DC: 12

Wydajność prądowa A: 0,25

Pasywny TAK

Tłumienie dB: 14±1,5

Dane techniczne urządzenia

Wejście pasmo RTV: MHz 47-862

Wejście pasmo SAT IF: MHz 950-2150

poziom sygnału RTV dBµV: max 105

poziom sygnału SAT IF dBµV: max 105

Wyjście pasmo RTV: MHz 47-862

Wyjście pasmo SAT IF: MHz 950-2150

poziom sygnału RTV na wyj. 1-4 dBµV: max 100

poziom sygnału RTV na wyj. 5-8 dBµV: max 100

poziom sygnału SAT IF na wyjściach 1-8 dBµV: max 100

Separacja wejść SAT IF: dB >25

Separacja wyjść RTV: dB >22

Separacja wyjść SAT IF: dB >28

Zasilanie na wejściach RF: H/Lo, H/Hi V: 18

Zasilanie na wejściach RF: V/Lo, V/Hi V: 13

RTV V: 12

Sygnały sterujące : 13/18V, 0/22kHz

Zgodność z Rozporządzeniem MTBiGM NIE

Zasilanie: V/Hz DC 18V

Wymiary mm: 146x120x42

Masa kg: 0,4
