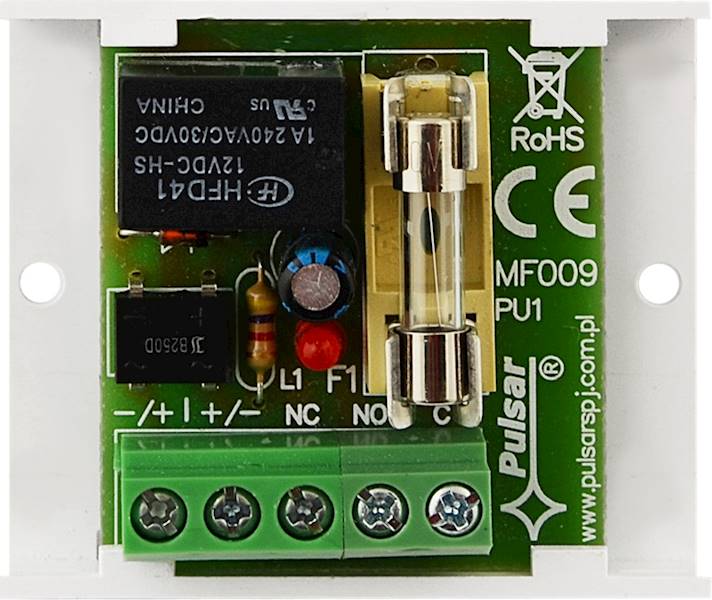

Moduł przekaźnikowy AWZ510 PULSAR

Charakterystyka:

MODUŁ PRZEKAŹNIKOWY PULSAR PU1 AWZ510

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ510 - NAJWAŻNIEJSZE CECHY:
Zasilanie: 10÷16VDC/10÷13VAC
Przekaźniki: 1x REL-C/NO/NC, 1A 30VDC/50VAC
Zabezpieczenie: bezpiecznik topikowy 1.5A

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ510 - PRZEZNACZENIE:
Moduł przekaźnikowy PU1 (AWZ510) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygna lizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC).

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ510 - MONTAŻ:
Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ510 - SPECYFIKACJA TECHNICZNA:
Napięcie cewki przekaźnika: 10÷16V DC/ 10÷13V AC (-/+5%)
Prąd sterowania cewki: 33mA/12VDC
Rezystancja cewki: 360 OHM (-/+10%)
Moc cewki: 400mW
Ilość przekaźników: 1
Napięcie styków przekaźnika: 30VDC / 50VAC max.
Prąd styków przekaźnika: 1A max.
Styki przekaźnika: C/NC/NO (wyprowadzenia Ø2,05mm;AWG 24-12)
Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
Warunki prac: II klasa środowiskowa, -10°C÷ 40°C
Obudowa: Konstrukcja typu “open-frame”, IP00
Wymiary: W=50, L=43, H=20[mm, +/-2]
Waga netto/brutto: 0,025 / 0,042[kg]
Montaż: Taśma montażowa lub wkręt montażowy x 2
Deklaracje: CE
Uwagi: Wyprowadzenia na złączach; Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) -styki przekaźnika
